編隊表演
中航恒拓無人機編隊表演
- 科技潮流的新傳媒，不同凡響的大影響：有著與眾不同的推廣模式，有著過目不忘的表現，觀賞者產生的巨大流量，增強了活動的傳播效果。
- 超多空中編排隊形，接受定制編隊圖形：采用多機編隊的震撼效果，加持多彩燈光的搭配，形成空中飛行動感屏幕，拓展了活動的娛樂性質。
- 多機編隊：三人團隊可進行超多架次同時編隊作業
- 成熟技術：RTK技術精準定位，穩定的控制系統
- 多種編排：可設定數字、幾何圖形、企業LOGO等
- 表演時長：配套音樂，約四組圖形；15分鐘左右
編隊方案介紹

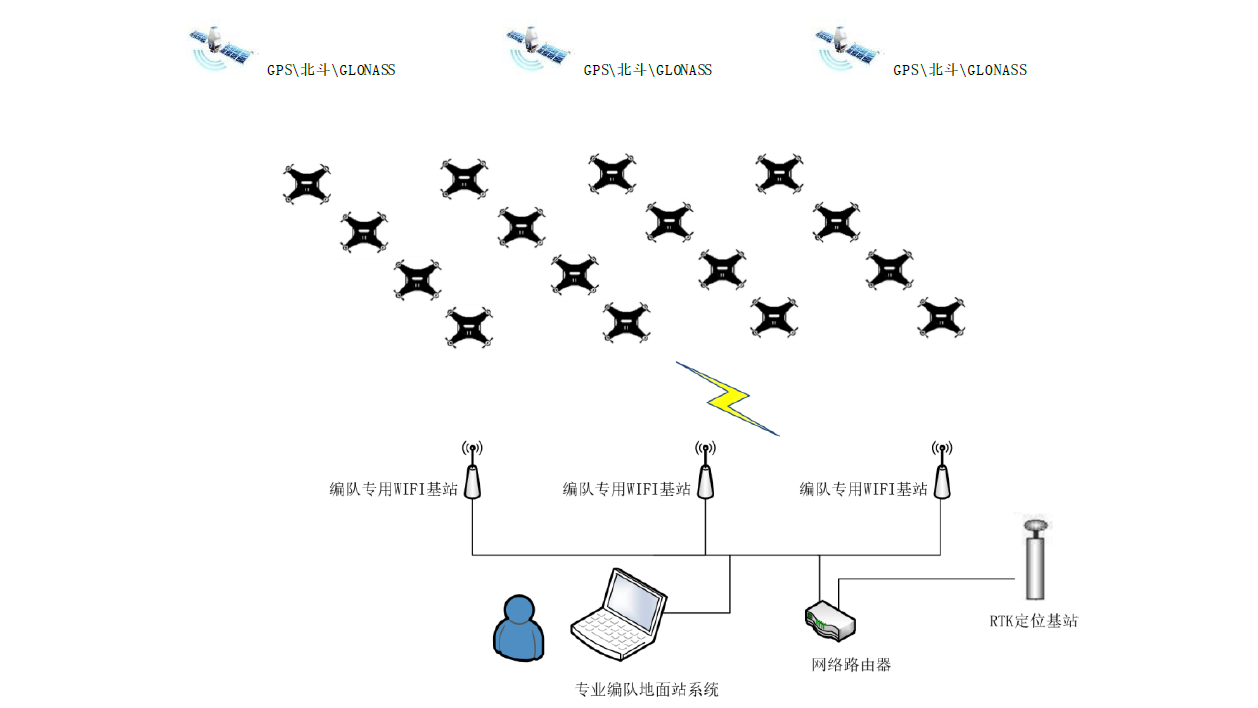

無人機編隊采用大規模WIFI連接實現數據鏈路，無人機通過GPS/RTK 等衛星定位技術確定自身位置，地面控制系統有一套智能高效的無人機編隊遠程操控系統，同一時間告訴每一架飛機位置在哪、往哪里飛、隊列如何切換等。
所有無人機通過雙備份多冗余傳感器的設計來建立自主安全機制。飛行中一旦出現碰撞、脫離軌跡等“事故”，飛機會自動調整迅速回到任務中。如果這套指令失效，無人機會自動啟用備案指令，選擇自主懸停、返航，退出隊伍，為“隊友”讓路。
編隊地面站系統實時接收并顯示每架飛機位置，并根據預先編好的隊形實時控制飛機飛行，飛行過程中根據飛行線路自動計算并避免可能的碰撞，控制系統對起飛和降落做了專門優化，使大規模編隊對起降場地要求最小化。
無人機編隊飛行階段描述
起飛階段：地面站自動控制飛機按順序起飛，前一架飛到安全高度，自動起飛下一架，減少對場地依賴和降低碰撞風險,起飛耗時2分鐘左右；
編隊階段：所有編隊航線自動計算線路避免碰撞，自動計算航點到達與否，并自動同步飛行，飛行時間大于5分鐘，可以組成5個左右圖案；
降落階段：按順序自動降落，一架退出編隊并進入下降返航航線，下一架才開始下降，前一架到達降落區域，下一架才進入返航航線，降落井井有條，降落耗時 3分鐘。
編隊軟件簡介
無人機編隊控制平臺軟件主要是針對無人機編隊表演和研發驗證飛行而設計的專業控制軟件。
該軟件需要無人機，通訊設備，定位設備等硬件支持才能正常工作并實現無人機編隊的設計，修改，實時控制，實時數據查看是無人機編隊平臺的核心部分。
系統運行環境
該系統的運行需要以下軟硬件環境：
操作系統 | Windows XP/7/10 |
環境 | .net 4.0 |
最低配置 | CPU：1.8GHZ 內存：512M 硬盤：40G |

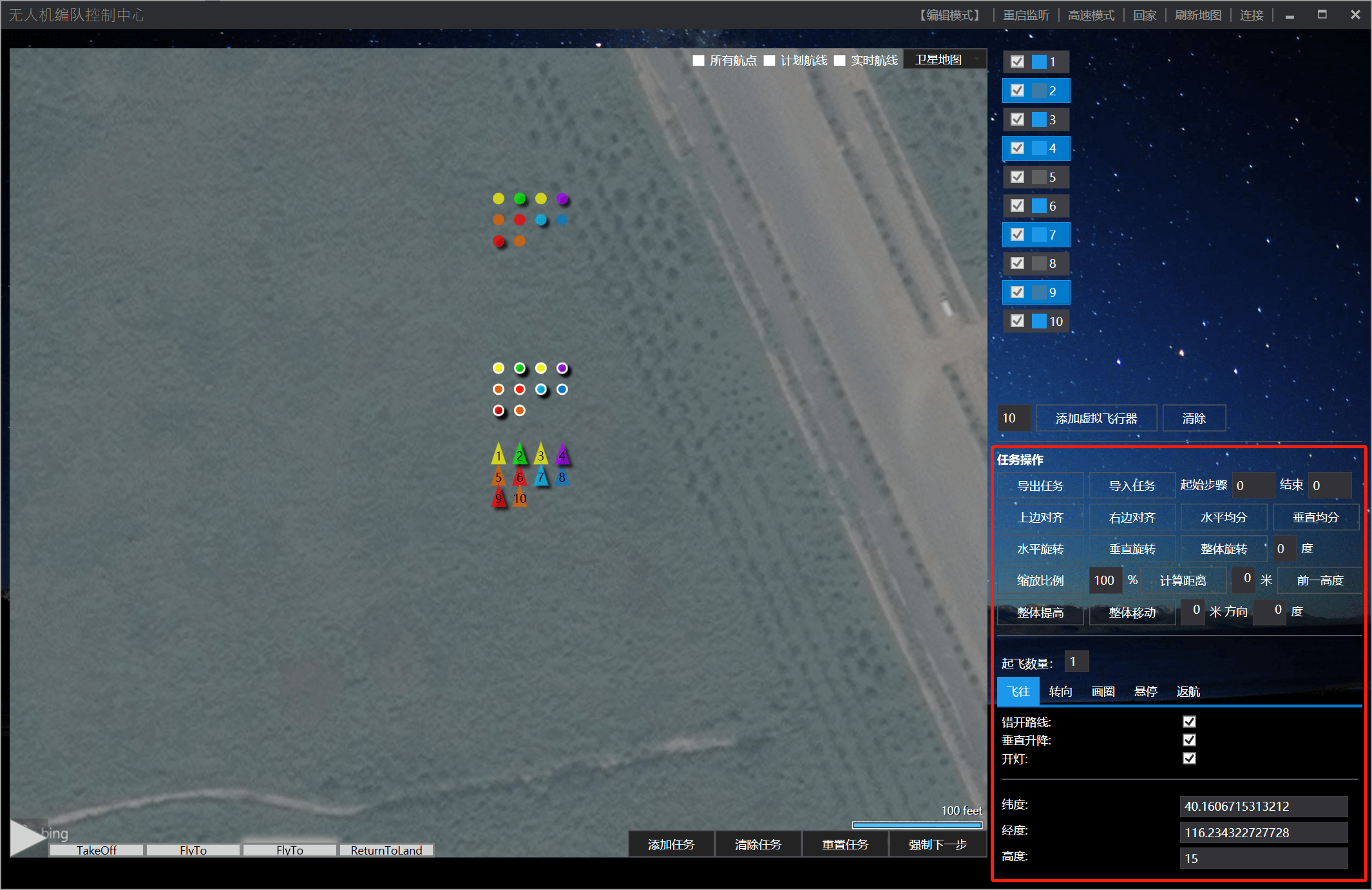

任務操作-完成飛行任務的設置和編輯
導出任務：將當前任務導出到文件；
導入任務：從文件導入任務；
設置任務類型：點擊右下角“飛往，轉向，畫圈，懸停，返航”等類型頁簽，任務類型將自動改為該類型，此時可以設置該類型任務參數；
選中多架飛機：鼠標點擊飛行器列表中的ID可以選中某一個飛機，同時按住shift或control可以同時選中多架飛機；
上邊對齊：自動上對齊多架選中的飛機；
右邊對齊：自動右對齊多架選中的飛機；
實時控制
除了多架編隊飛行模式之外，該軟件支持實時控制，可以對單架飛機進行實時控制。
點擊上方“飛行模式/編輯模式“按鈕切換到飛行控制界面，選中某架飛機后可以通過飛行控制實時控制飛機飛行，鍵盤控制說明如下：
W：向前飛行；
S：向后飛行；
A: 向左飛行；
D: 向右飛行；
I：向上爬升；
K: 向下降落；
J： 向左旋轉；
L: 向右旋轉；
解鎖：控制飛機解鎖，螺旋槳開始旋轉；
起飛：控制飛機起飛到10米；
懸停：控制飛機在空中懸停，此時可以用鍵盤控制飛機飛行；
手動：該模式控制下飛機不使用GPS/RTK懸停，會自動隨風飄動，此時也可以用鍵盤控制飛行；
參數：設置飛機參數；
返航：控制飛機返航降落；
降落：控制飛機就地降落；
上鎖：飛機螺旋槳上鎖；
跳過：當執行任務時某架飛機出現問題不能繼續執行航點，可將該飛機選中并跳過，后面的任務將不再控制該飛機也不再該飛機航點是否到達；
測試：起飛前測試所有飛機是否能正常解鎖。

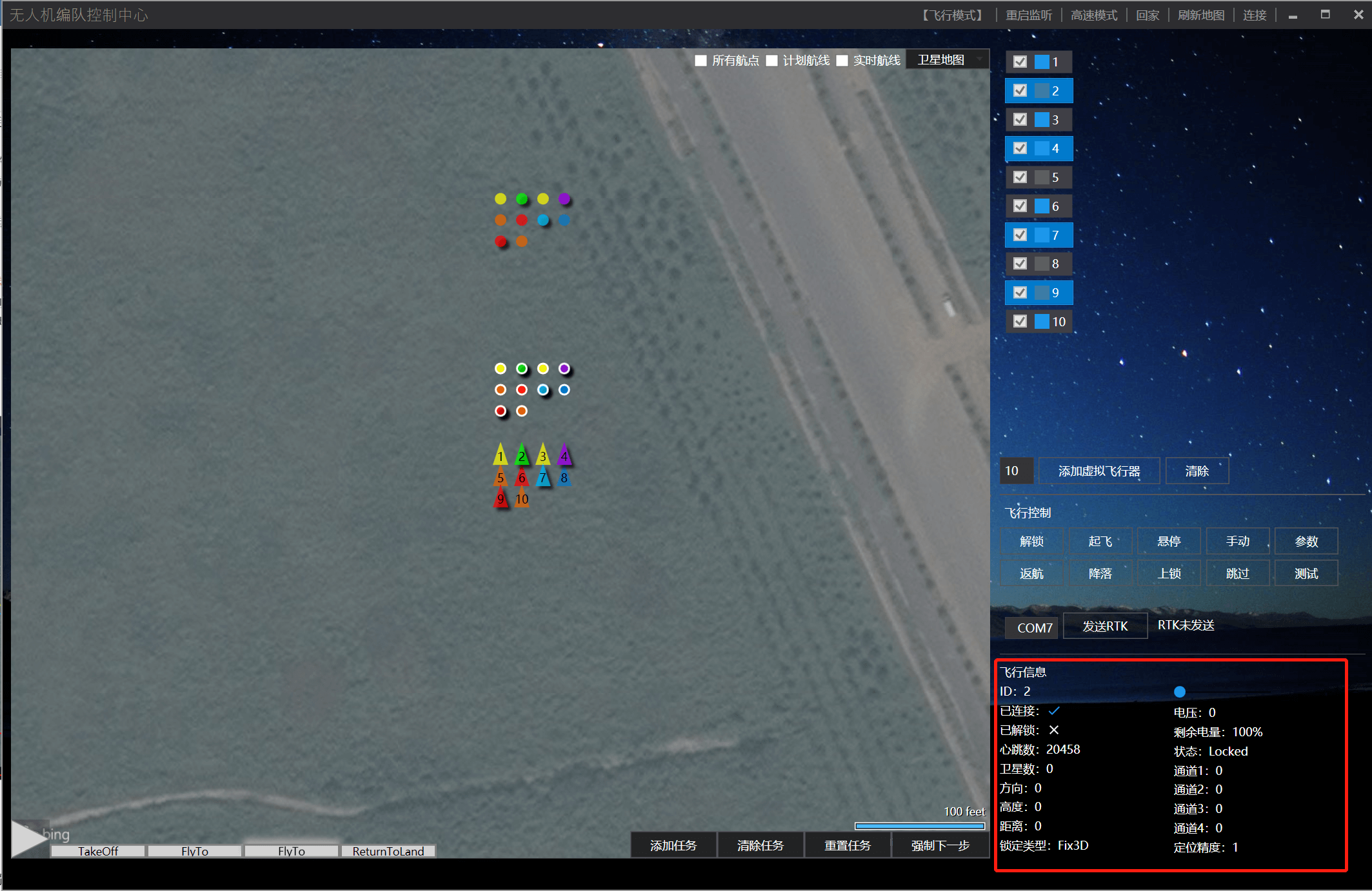

實時數據查看
實時數據查看可以觀察飛機的主要飛行數據。
飛行數據說明：
已連接：飛機是否成功連接；
已解鎖：飛機是否已經解鎖開始飛行；
心跳數量：收到的飛機心跳數據包數量；
衛星數：鎖定的衛星數量；
方向：當前機頭方向；
高度：飛行高度；
距離：飛機離起飛點距離；
電壓：電池電壓；
鎖定類型：定位的鎖定類型包含如下類型：
NoFix ：未定位
Fix2D : 2D定位
Fix3D : 3D定位-GPS
DGPS3D : DGPS差分定位
RTKFLOAT : RTK差分浮動解
RTKFIXED : RTK差分固定解
